Schwundfugen profile


aus Aluminium

aus Edelstahl

Ausschreibungstext



Profil 450 ES
Profil 1450 ES

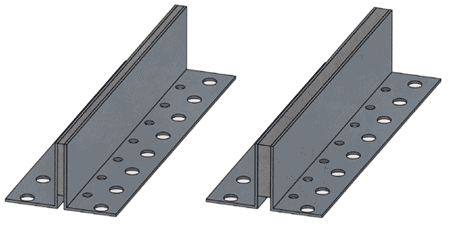

Produktbeschreibung:

Zweiteilige Metallkonstruktion mit gelochten Befestigungswinkeln und geschlossenzelliger Neoprenekautschuk-Einlage. Zum Unterschied von Silikonfugen erreicht man mit diesen Profilen eine wartungsfreie Fugenausbildung und die Estrich- und Belagskanten werden geschützt.

Technische Daten:

Aluminium- oder Edelstahlprofil

Einlagenstärke:
Belastung:

5 mm und 10 mm
PKW, LKW, Handhubwagen, Gabelstapler

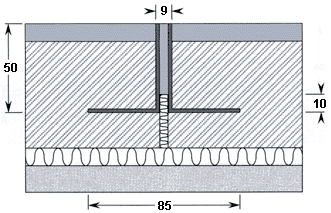

Einbauhinweise:

Beiderseits der Fuge ein ca. 10 cm breites, kunststoffvergütetes Mörtelband auf den Untergrund aufbringen und Profile auf Oberkante Fußboden ausrichten. Danach kraftschlüssig mit Dübeln und Schrauben im Abstand von ca. 330 mm beiderseits, jeweils versetzt, mit dem Untergrund verbinden. Es muß jedoch unbedingt darauf geachtet werden, dass das Mörtelbett unter den Auflageschenkeln mindestens 20 mm beträgt. Bei schwimmendem Estrich wird das Profil in den frischen Estrich gedrückt. Es ist darauf zu achten, dass kein Estrichmörtel in den Fugenbereich eindringen kann.


Schwundfugenprofile aus Aluminium

Artikelnummer Profilhöhe
in mm		 Sichtbreite
in mm		 Winkelmaße
in mm		 Lieferlänge
in lfm
Farbe der
Einlage
520 AL 20 9 20/30/2 3 grau, schwarz
530 AL 30 9 30/40/2 3 grau, schwarz
550 AL 50 9 50/40/2 3 grau, schwarz
1520 AL 20 14 20/30/2 3 grau, schwarz
1530 AL 30 14 30/40/2 3 grau, schwarz
1550 AL 50 14 50/40/2 3 grau, schwarz


Schwundfugenprofile aus Edelstahl

Artikelnummer Profilhöhe
in mm		 Sichtbreite
in mm		 Winkelmaße
in mm		 Lieferlänge
in lfm
Farbe der
Einlage
420 ES 20 9 20/30/2 3
grau, schwarz
430 ES 30
 9 30/40/2 3
grau, schwarz
450 ES
 50 9 50/40/2 3
grau, schwarz
1420 ES
 20 14 20/30/2 3
grau, schwarz
1430 ES 30 14 30/40/2 3
grau, schwarz
1450 ES 50 14 50/40/2 3
grau, schwarz
